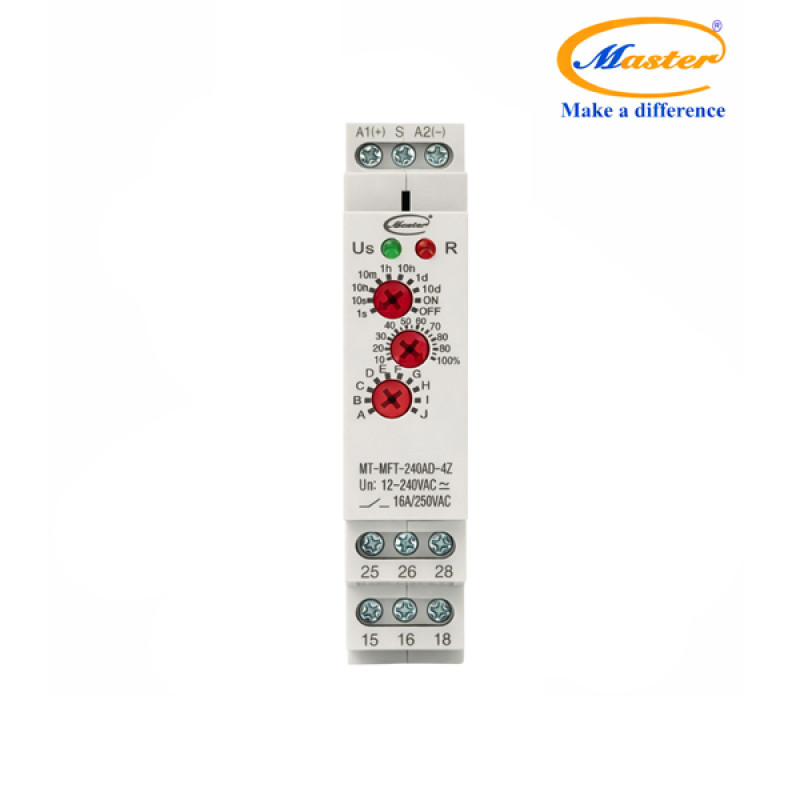

Timer thời gian đa năng MT-MFT-240AD-4Z Master là thiết bị điều khiển thời gian được sử dụng phổ biến trong các hệ thống tủ điện công nghiệp và tự động hóa. Thiết bị cho phép thiết lập nhiều chế độ hẹn giờ khác nhau giúp điều khiển hoạt động của các thiết bị điện theo thời gian chính xác. Với thiết kế dạng module DIN rail nhỏ gọn, khả năng cài đặt linh hoạt và nhiều chức năng điều khiển thời gian, timer MT-MFT-240AD-4Z là giải pháp hiệu quả cho các ứng dụng điều khiển tự động trong công nghiệp.

1. GIỚI THIỆU VỀ TIMER THỜI GIAN ĐA NĂNG MT-MFT-240AD-4Z MASTER

Timer Thời Gian Đa Năng MT-MFT-240AD-4Z Master là thiết bị điều khiển thời gian dùng trong các hệ thống điện và tự động hóa. Thiết bị cho phép thiết lập thời gian trễ hoặc chu kỳ hoạt động của thiết bị điện nhằm đảm bảo quá trình vận hành được thực hiện đúng theo thời gian cài đặt. Nhờ khả năng điều chỉnh linh hoạt thông qua các núm xoay và dải điện áp cấp nguồn rộng từ 12–240V AC/DC, thiết bị phù hợp cho nhiều hệ thống điện khác nhau trong công nghiệp.

Timer thời gian đa năng MT-MFT-240AD-4Z Master được tích hợp 10 chức năng thời gian và 10 dải thời gian, cho phép điều chỉnh thời gian từ 0.1 giây đến 10 ngày. Thiết bị hỗ trợ nhiều chế độ hoạt động như ON delay, OFF delay với tín hiệu điều khiển, tạo xung, timer chốt và điều khiển chu kỳ theo tín hiệu ngoài.

2. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA TIMER THỜI GIAN ĐA NĂNG MT-MFT-240AD-4Z MASTER
2.1. Cấu tạo

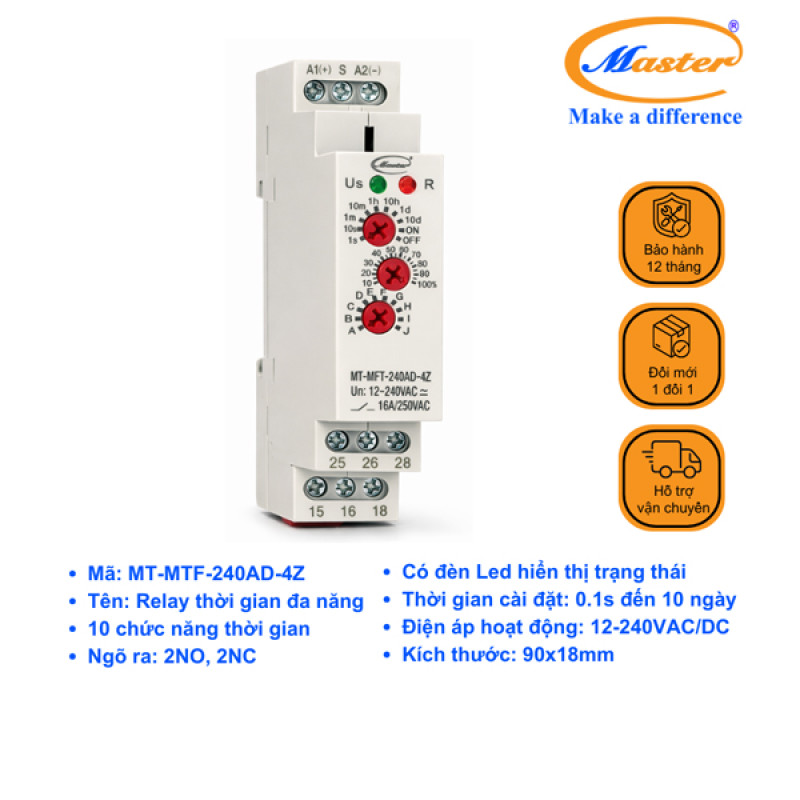

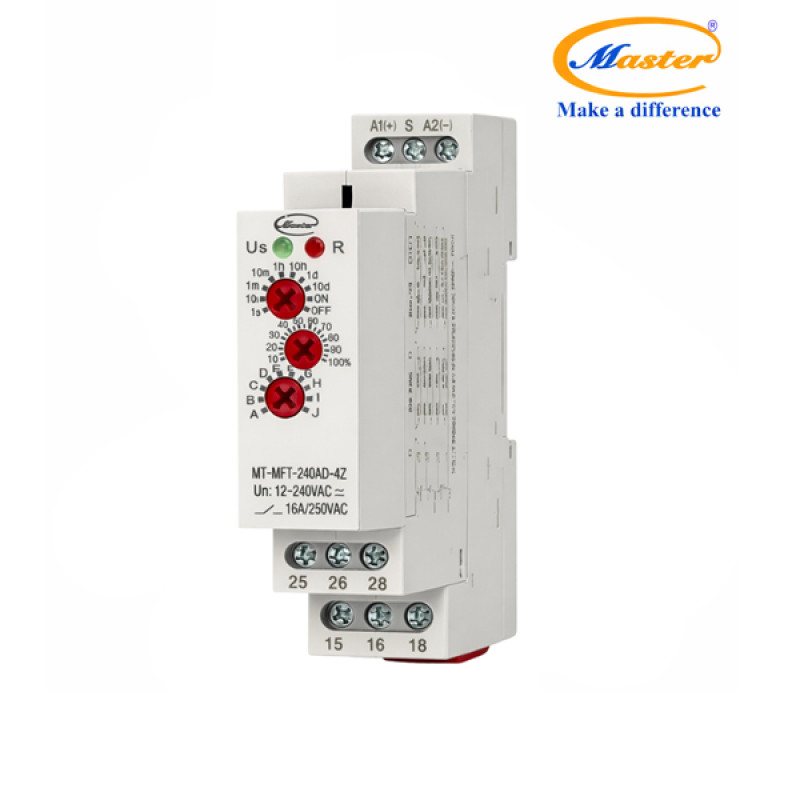

Timer thời gian đa năng MT-MFT-240AD-4Z Master được thiết kế dạng module nhỏ gọn, thuận tiện cho việc lắp đặt và vận hành trong tủ điện công nghiệp. Các bộ phận chính của thiết bị bao gồm:

- Thân timer dạng module DIN rail giúp lắp đặt trực tiếp trên thanh DIN rail 35mm, tiết kiệm không gian trong tủ điện.

- Cụm núm xoay cài đặt thời gian và chức năng cho phép lựa chọn các chế độ hoạt động và dải thời gian khác nhau của timer.

- Hệ thống đèn LED hiển thị trạng thái giúp người vận hành dễ dàng nhận biết trạng thái nguồn và trạng thái hoạt động của timer.

- Ngõ ra timer 2NO + 2NC cho phép kết nối với các mạch điều khiển trong hệ thống điện.

- Dải điện áp cấp nguồn rộng 12–240V AC/DC giúp thiết bị có thể sử dụng linh hoạt trong nhiều hệ thống điện khác nhau.

- Thiết kế kích thước nhỏ gọn 90×18 mm (1 module) giúp tiết kiệm không gian và thuận tiện cho việc lắp đặt.

2.2. Nguyên lý hoạt động

Timer MT-MFT-240AD-4Z Master hoạt động dựa trên nguyên lý điều khiển thời gian thông qua mạch điện tử bên trong thiết bị.

- Khi thiết bị được cấp nguồn, bộ mạch điện tử sẽ bắt đầu đếm thời gian theo dải thời gian đã được cài đặt.

- Người dùng có thể lựa chọn các chế độ hoạt động khác nhau như ON delay, OFF delay, tạo xung hoặc điều khiển theo chu kỳ.

- Sau khi thời gian cài đặt kết thúc, timer sẽ thay đổi trạng thái tiếp điểm để điều khiển thiết bị điện trong hệ thống.

- Trong các chế độ điều khiển bằng tín hiệu, timer sẽ hoạt động theo tín hiệu đầu vào từ hệ thống điều khiển.

- Khi chu kỳ hoạt động hoàn thành hoặc tín hiệu điều khiển thay đổi, timer sẽ trở về trạng thái ban đầu và tiếp tục chu kỳ hoạt động mới theo cài đặt.

3. ĐẶC ĐIỂM NỔI BẬT CỦA TIMER THỜI GIAN ĐA NĂNG MT-MFT-240AD-4Z MASTER

- Đa chức năng điều khiển thời gian: thiết bị tích hợp 10 chức năng thời gian, đáp ứng nhiều yêu cầu điều khiển khác nhau.

- Dải thời gian rộng: cho phép cài đặt thời gian từ 0.1 giây đến 10 ngày, phù hợp với nhiều ứng dụng điều khiển.

- Nguồn cấp linh hoạt: hỗ trợ dải điện áp 12–240V AC/DC, giúp thiết bị dễ dàng tích hợp trong nhiều hệ thống điện.

- Độ chính xác cao: sai số thời gian thấp giúp đảm bảo hoạt động chính xác của hệ thống điều khiển.

- Thiết kế nhỏ gọn: dạng module DIN rail giúp tiết kiệm không gian trong tủ điện.

- Dễ dàng cài đặt và sử dụng: thiết bị sử dụng núm xoay để điều chỉnh chức năng và thời gian, thuận tiện cho người vận hành.

4. ỨNG DỤNG CỦA TIMER THỜI GIAN ĐA NĂNG MT-MFT-240AD-4Z MASTER

- Tủ điều khiển công nghiệp: sử dụng để điều khiển thời gian hoạt động của các thiết bị trong tủ điện.

- Hệ thống bơm, quạt và van điện từ: điều khiển ON/OFF theo thời gian cài đặt.

- Máy đóng gói và dây chuyền sản xuất: kiểm soát chu kỳ hoạt động của máy móc.

- Hệ thống định lượng hóa chất: điều khiển chu kỳ cấp liệu theo thời gian.

- Hệ thống đèn cảnh báo nhấp nháy: tạo tín hiệu đèn nháy trong các hệ thống cảnh báo.

- Thay thế PLC đơn giản: thiết bị có thể dùng cho các ứng dụng điều khiển thời gian cơ bản thay cho PLC trong một số hệ thống.

Timer Thời Gian Đa Năng MT-MFT-240AD-4Z Master là giải pháp điều khiển thời gian hiệu quả cho các hệ thống điện và tự động hóa công nghiệp. Với nhiều chức năng điều khiển, dải thời gian rộng và thiết kế nhỏ gọn, sản phẩm giúp nâng cao hiệu quả vận hành và tối ưu hóa quá trình điều khiển trong hệ thống điện.
