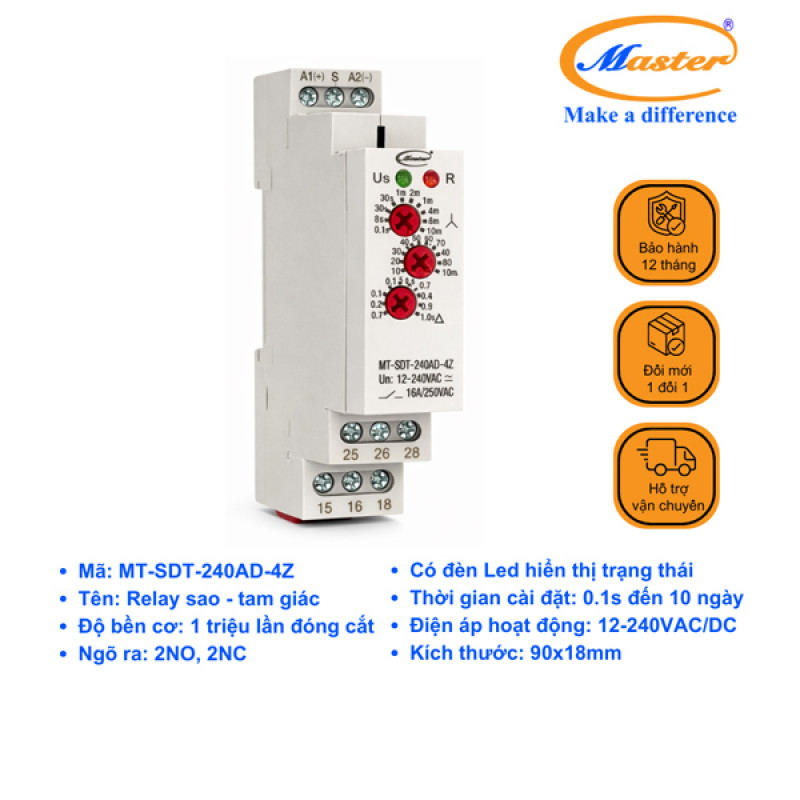

Timer Sao - Tam Giác MT-SDT-240AD-4Z Master là thiết bị điều khiển thời gian chuyên dùng trong các hệ thống khởi động động cơ 3 pha theo phương pháp sao – tam giác. Thiết bị giúp điều khiển quá trình chuyển đổi giữa chế độ sao (Y) và tam giác (Δ) một cách chính xác nhằm giảm dòng khởi động của động cơ, giúp bảo vệ hệ thống điện và tăng tuổi thọ thiết bị.

1. GIỚI THIỆU VỀ TIMER SAO - TAM GIÁC MT-MFT-240AD-4Z MASTER

Timer Sao - Tam Giác MT-SDT-240AD-4Z Master là thiết bị điều khiển thời gian dùng để thực hiện quá trình chuyển đổi tự động giữa chế độ khởi động sao và chế độ vận hành tam giác của động cơ điện 3 pha. Thiết bị giúp giảm dòng khởi động, hạn chế sụt áp hệ thống và bảo vệ động cơ khỏi các tác động quá tải khi khởi động. Với thiết kế nhỏ gọn dạng module DIN rail, dải điện áp cấp nguồn rộng và khả năng cài đặt thời gian linh hoạt, Timer Sao - Tam Giác MT-SDT-240AD-4Z Master là giải pháp hiệu quả cho các tủ điều khiển động cơ trong công nghiệp.

Timer MT-SDT-240AD-4Z Master cho phép thiết lập hai khoảng thời gian chính gồm thời gian khởi động ở chế độ sao (t1) và thời gian chuyển tiếp sang chế độ tam giác (tΔ). Dải thời gian cài đặt linh hoạt từ 0.1 giây đến 10 phút, phù hợp với nhiều loại động cơ công nghiệp. Nhờ dải điện áp cấp nguồn rộng 12–240V AC/DC cùng thiết kế gắn DIN rail 35mm, thiết bị dễ dàng tích hợp trong các tủ điều khiển động cơ và hệ thống tự động hóa.

2. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA TIMER SAO - TAM GIÁC MT-MFT-240AD-4Z MASTER
2.1. Cấu tạo

Timer Sao - Tam Giác MT-SDT-240AD-4Z Master được thiết kế dạng module nhỏ gọn, phù hợp lắp đặt trong tủ điện công nghiệp. Thiết bị bao gồm các bộ phận chính sau:

- Thân timer dạng module DIN rail cho phép lắp đặt trực tiếp trên thanh DIN rail 35mm, giúp bố trí gọn gàng trong tủ điện.

- Cụm núm xoay cài đặt thời gian cho phép điều chỉnh thời gian khởi động ở chế độ sao và thời gian chuyển sang chế độ tam giác.

- Hệ thống đèn LED hiển thị trạng thái giúp người vận hành dễ dàng nhận biết trạng thái nguồn và trạng thái hoạt động của timer.

- Ngõ ra tiếp điểm 2NO + 2NC cho phép điều khiển các contactor trong mạch khởi động sao – tam giác.

- Dải điện áp cấp nguồn rộng 12–240VAC/DC giúp thiết bị có thể sử dụng trong nhiều hệ thống điện khác nhau..

- Thiết kế kích thước nhỏ gọn 90×18 mm (1 module) giúp tiết kiệm không gian lắp đặt trong tủ điện.

2.2. Nguyên lý hoạt động

Timer MT-SDT-240AD-4Z Master hoạt động theo nguyên lý điều khiển tuần tự quá trình khởi động sao – tam giác của động cơ.

- Khi thiết bị được cấp nguồn, timer sẽ kích hoạt mạch khởi động ở chế độ sao (Y) để giảm dòng khởi động của động cơ.

- Sau khoảng thời gian khởi động sao (t1) đã được cài đặt, timer sẽ ngắt chế độ sao.

- Thiết bị tạo khoảng thời gian chuyển tiếp để tránh đóng đồng thời hai contactor.

- Sau thời gian chuyển tiếp, timer sẽ kích hoạt chế độ tam giác (Δ) để động cơ chuyển sang chế độ vận hành bình thường.

- Toàn bộ quá trình chuyển đổi được điều khiển tự động nhằm đảm bảo động cơ khởi động êm và ổn định.

3. ĐẶC ĐIỂM NỔI BẬT CỦA TIMER SAO - TAM GIÁC MT-MFT-240AD-4Z MASTER

- Giảm dòng khởi động động cơ hiệu quả: Timer sao – tam giác giúp khởi động động cơ theo trình tự sao (Y) trước, sau đó chuyển sang tam giác (Δ), giúp giảm dòng khởi động và hạn chế sụt áp hệ thống điện.

- Bảo vệ động cơ và hệ thống điện: Nhờ điều khiển quá trình khởi động theo thời gian chính xác, thiết bị giúp giảm tải cho hệ thống điện và tăng độ bền cho động cơ.

- Dải thời gian cài đặt linh hoạt: Timer cho phép điều chỉnh thời gian từ 0.1 giây đến 10 phút, phù hợp với nhiều loại động cơ và yêu cầu vận hành khác nhau.

- Nguồn cấp điện áp rộng: Thiết bị hỗ trợ dải điện áp 12–240V AC/DC, giúp dễ dàng tích hợp vào nhiều hệ thống tủ điện khác nhau.

- Hiển thị trạng thái rõ ràng: Đèn LED hiển thị trạng thái nguồn và trạng thái hoạt động của timer giúp người vận hành dễ dàng theo dõi và kiểm tra thiết bị.

- Thiết kế nhỏ gọn, lắp đặt dễ dàng: Timer được thiết kế dạng module DIN rail với kích thước 90 × 18 mm, giúp tiết kiệm không gian trong tủ điện.

- Độ tin cậy và tuổi thọ cao: Thiết bị được thiết kế phù hợp với môi trường công nghiệp, đảm bảo hoạt động ổn định trong thời gian dài.

4. ỨNG DỤNG CỦA TIMER SAO - TAM GIÁC MT-MFT-240AD-4Z MASTER

- Hệ thống tủ điều khiển động cơ 3 pha: Timer được sử dụng để điều khiển quá trình khởi động sao – tam giác cho động cơ trong các tủ điều khiển công nghiệp.

- Hệ thống bơm công nghiệp: Thiết bị giúp khởi động các động cơ bơm công suất lớn một cách ổn định, hạn chế dòng khởi động cao.

- Máy nén khí và quạt công nghiệp: Timer sao – tam giác thường được sử dụng trong các hệ thống máy nén khí, quạt công suất lớn để giảm tải cho hệ thống điện khi khởi động.

- Dây chuyền sản xuất công nghiệp: Thiết bị được tích hợp trong các hệ thống tự động hóa để điều khiển quá trình khởi động động cơ trong dây chuyền sản xuất.

- Hệ thống HVAC và điều hòa công nghiệp: Timer giúp điều khiển các động cơ quạt và máy nén trong hệ thống điều hòa trung tâm.

- Các hệ thống khởi động động cơ công suất lớn: Thiết bị được ứng dụng rộng rãi trong nhà máy, trạm bơm, nhà xưởng và nhiều hệ thống điện công nghiệp khác.

Timer Sao - Tam Giác MT-SDT-240AD-4Z Master là thiết bị quan trọng trong các hệ thống khởi động động cơ công nghiệp. Với khả năng điều khiển thời gian chính xác, dải điện áp cấp nguồn rộng và thiết kế nhỏ gọn, sản phẩm giúp đảm bảo quá trình khởi động động cơ ổn định, giảm dòng khởi động và nâng cao độ an toàn cho hệ thống điện.
