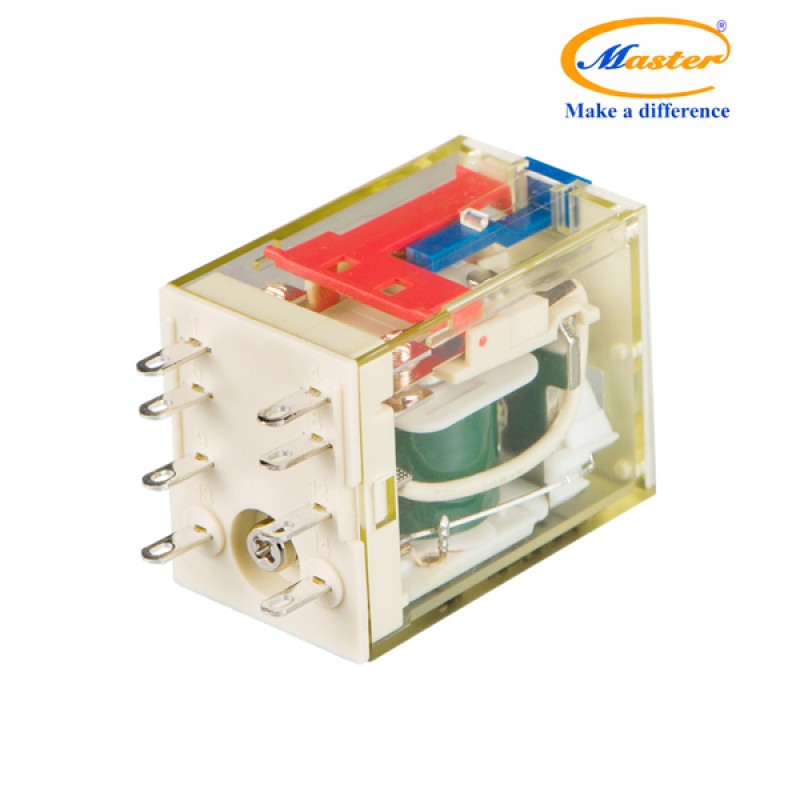

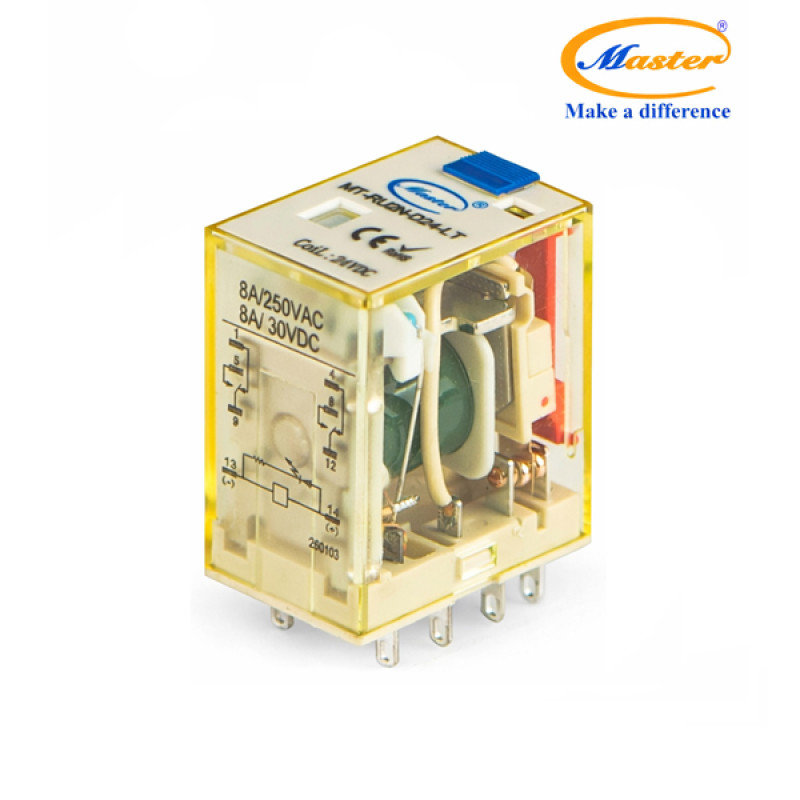

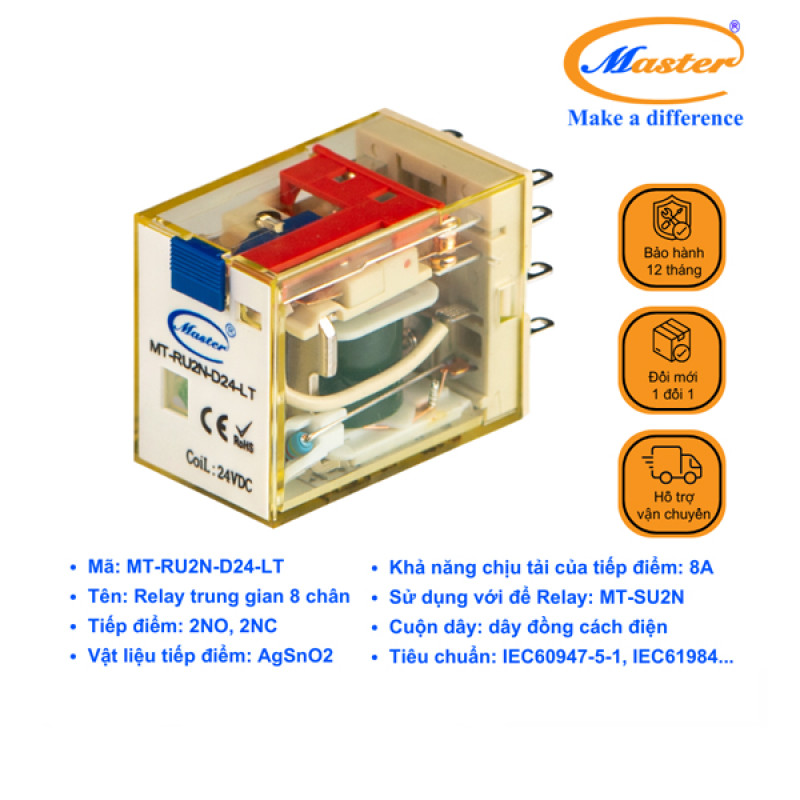

Relay trung gian 8 chân MT-RU2N-D24-LT Master là một thiết bị quan trọng trong hệ thống tủ điện và điện công nghiệp. Sản phẩm giúp truyền tín hiệu điều khiển giữa các mạch điện, đảm bảo hệ thống hoạt động ổn định, an toàn và chính xác. Với thiết kế nhỏ gọn, độ bền cao và khả năng đóng cắt ổn định, relay MT-RU2N-D24-LT Master được sử dụng rộng rãi trong các hệ thống điều khiển và tự động hóa.

1. GIỚI THIỆU VỀ RELAY TRUNG GIAN 8 CHÂN MT-RU2N-D24-LT MASTER

Relay trung gian 8 chân MT-RU2N-D24-LT Master là thiết bị dùng để đóng cắt và chuyển mạch tín hiệu trong hệ thống điện. Sản phẩm có cấu hình 8 chân (2NO 2NC), cho phép điều khiển các mạch điện một cách linh hoạt và hiệu quả. Relay trung gian 8 chân MT-RU2N-D24-LT Master hoạt động bằng cách nhận tín hiệu từ mạch điều khiển và thực hiện đóng/ngắt tiếp điểm để điều khiển các thiết bị điện trong hệ thống.

Relay trung gian 8 chân MT-RU2N-D24-LT Master sử dụng cuộn dây điện áp 24VDC giúp đảm bảo khả năng hoạt động ổn định trong nhiều điều kiện khác nhau. Với thiết kế tiếp điểm AgSnO2 cao cấp, relay có khả năng chống hồ quang, chống dính tiếp điểm và tăng tuổi thọ sử dụng.

2. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA RELAY TRUNG GIAN 8 CHÂN MT-RU2N-D24-LT MASTER
2.1. Cấu tạo

Relay trung gian MT-RU2N-D24-LT Master được thiết kế tối ưu với các thành phần chính sau:

- Cuộn dây đồng cách điện 24VDC tạo từ trường ổn định khi relay hoạt động.

- Tiếp điểm AgSnO2 cao cấp chống hồ quang, chống dính, tăng độ bền sử dụng.

- Đèn LED hiển thị trạng thái giúp người dùng dễ dàng quan sát hoạt động relay.

- Cờ cơ hiển thị trạng thái đóng ngắt tiếp điểm trực quan, dễ kiểm tra.

- Lõi từ và cơ cấu cơ khí giúp relay đóng cắt nhanh, chính xác, ít rung.

- Nút test cho phép kiểm tra relay thủ công mà không cần cấp điện hệ thống.

- Vỏ nhựa kỹ thuật chống cháy đảm bảo an toàn trong môi trường điện công nghiệp.

2.2. Nguyên lý hoạt động

Relay trung gian MT-RU2N-D24-LT Master hoạt động theo nguyên lý điện từ với các bước sau:

- Khi cấp nguồn 24VDC vào cuộn dây sẽ tạo từ trường trong relay.

- Từ trường hút lõi sắt làm thay đổi trạng thái hệ thống tiếp điểm.

- Các tiếp điểm NO đóng lại và NC mở ra để truyền tín hiệu điều khiển.

- Khi ngắt nguồn, lò xo hồi vị đưa tiếp điểm về trạng thái ban đầu.

- Quá trình đóng cắt diễn ra nhanh, đảm bảo tín hiệu truyền chính xác và ổn định.

3. ĐẶC ĐIỂM NỔI BẬT CỦA RELAY TRUNG GIAN 8 CHÂN MT-RU2N-D24-LT MASTER

- Relay Trung Gian 8 Chân MT-RU2N-D24-LT Master có tiếp điểm AgSnO2 cao cấp giúp chống hồ quang và tăng tuổi thọ sử dụng trong môi trường công nghiệp.

- Sản phẩm có cấu hình 2NO 2NC giúp điều khiển linh hoạt các mạch điện trong hệ thống.

- Relay được thiết kế chắc chắn với vật liệu chất lượng cao giúp đảm bảo độ bền và khả năng hoạt động ổn định lâu dài.

- Trang bị đèn LED và cờ cơ hiển thị trạng thái giúp người dùng dễ dàng quan sát và kiểm tra.

- Có nút test giúp kiểm tra relay nhanh chóng mà không cần cấp điện hệ thống.

- Relay có khả năng chống nhiễu tốt, đảm bảo hoạt động ổn định trong môi trường công nghiệp.

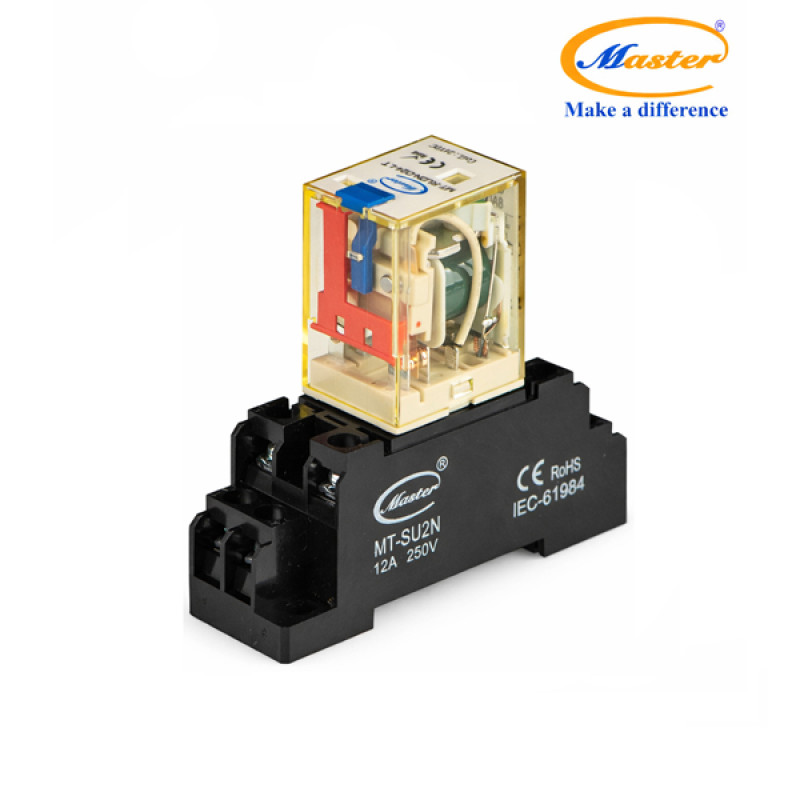

- Dễ dàng lắp đặt và thay thế khi kết hợp với đế relay MT-SU2N.

4. ỨNG DỤNG CỦA RELAY TRUNG GIAN 8 CHÂN MT-RU2N-D24-LT MASTER

- Relay Trung Gian MT-RU2N-D24-LT Master được sử dụng trong các hệ thống tủ điện công nghiệp để điều khiển và bảo vệ thiết bị điện.

- Sản phẩm được ứng dụng trong các hệ thống tự động hóa như PLC, dây chuyền sản xuất và hệ thống điều khiển thông minh.

- Relay được sử dụng trong các hệ thống điều khiển động cơ để truyền tín hiệu và cách ly mạch điện.

- Ứng dụng trong hệ thống chiếu sáng, HVAC và các hệ thống điện dân dụng và công nghiệp.

- Được sử dụng trong các máy móc và thiết bị công nghiệp giúp đảm bảo hoạt động ổn định và an toàn.

Relay trung gian 8 chân MT-RU2N-D24-LT Master là một thiết bị không thể thiếu trong các hệ thống điều khiển điện hiện đại. Với thiết kế bền bỉ, khả năng đóng cắt ổn định và độ tin cậy cao, sản phẩm giúp nâng cao hiệu suất vận hành và đảm bảo an toàn cho hệ thống điện.
