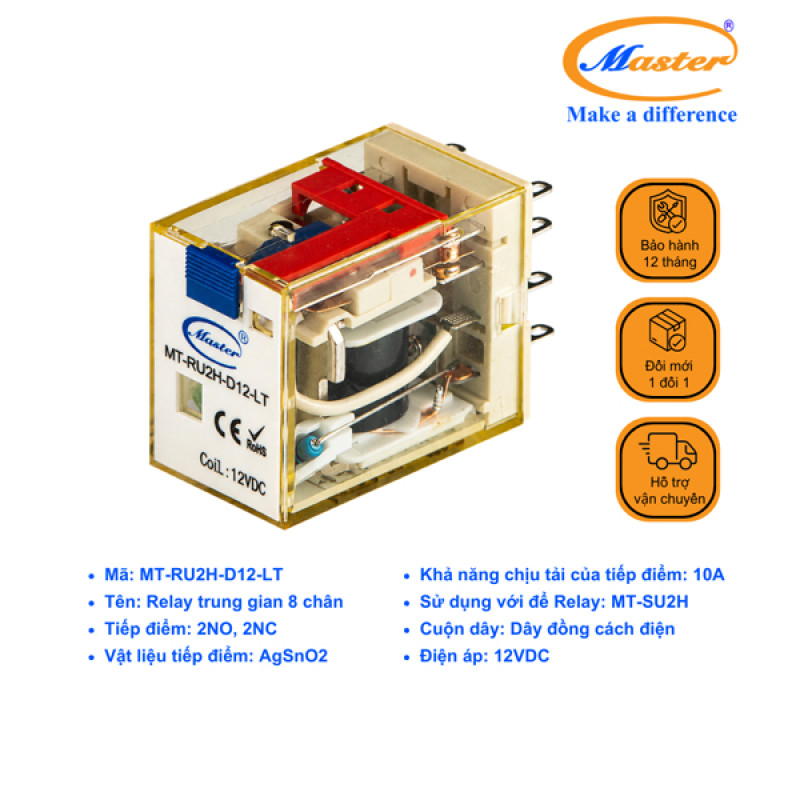

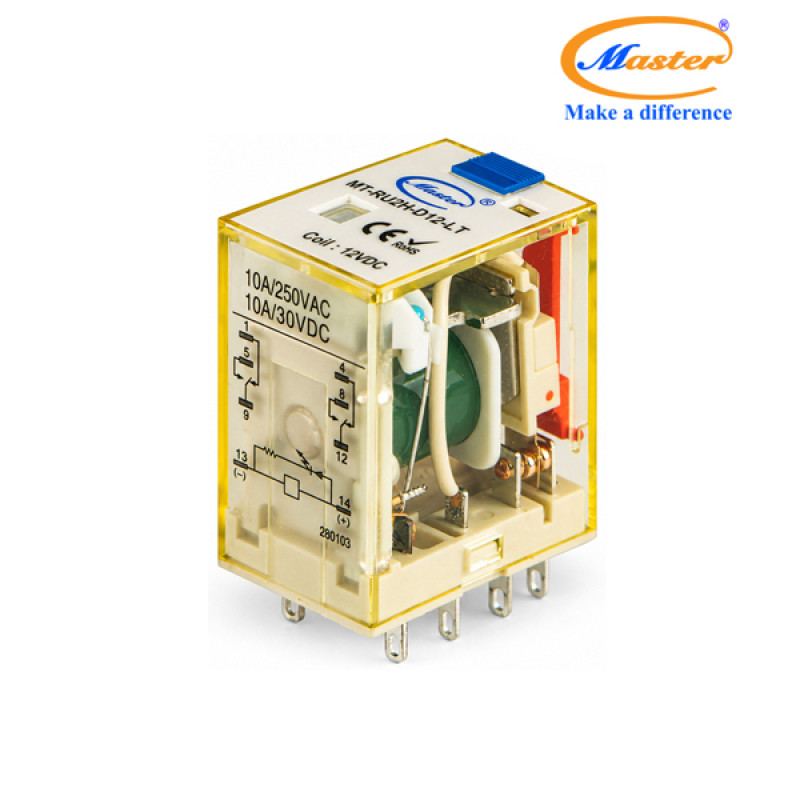

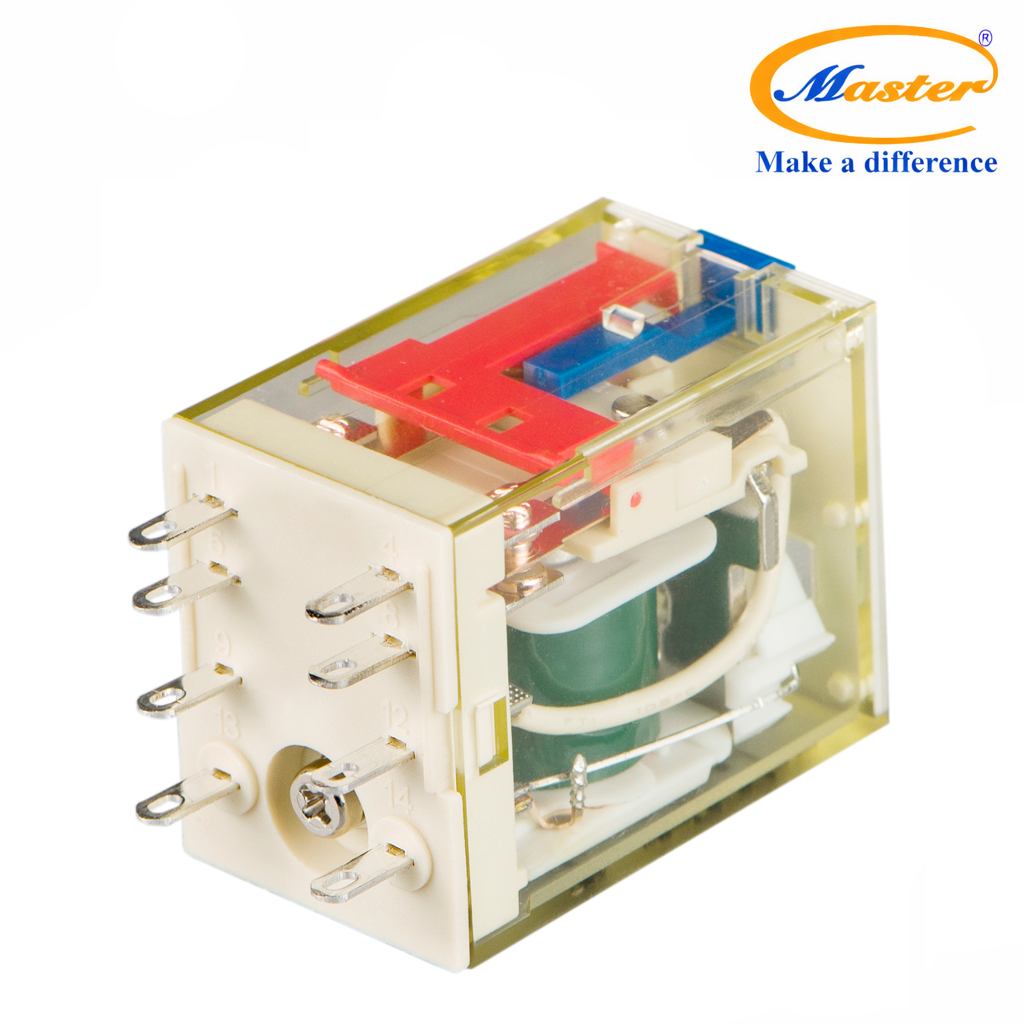

Relay trung gian 8 chân MT-RU2H-D12-LT Master là thiết bị quan trọng trong hệ thống tủ điện và điện công nghiệp. Sản phẩm giúp truyền tín hiệu điều khiển giữa các mạch điện, đảm bảo hệ thống hoạt động ổn định, an toàn và chính xác. Với thiết kế nhỏ gọn, độ bền cao và khả năng đóng cắt ổn định, relay MT-RU2H-D12-LT Master được sử dụng rộng rãi trong các hệ thống điều khiển và tự động hóa.

1. GIỚI THIỆU VỀ RELAY TRUNG GIAN 8 CHÂN MT-RU2H-D12-LT MASTER

Relay trung gian 8 chân MT-RU2H-D12-LT Master là thiết bị dùng để đóng cắt và chuyển mạch tín hiệu trong hệ thống điện. Sản phẩm có cấu hình 8 chân (2NO 2NC), cho phép điều khiển các mạch điện linh hoạt và hiệu quả. Relay hoạt động bằng cách nhận tín hiệu từ mạch điều khiển và thực hiện đóng/ngắt tiếp điểm để điều khiển các thiết bị điện trong hệ thống.

Relay trung gian MT-RU2H-D12-LT sử dụng cuộn dây điện áp 12VDC, phù hợp với các hệ thống PLC, mạch điều khiển điện tử và tự động hóa. Với tiếp điểm AgSnO₂ cao cấp, relay có khả năng chống hồ quang, chống dính tiếp điểm và nâng cao tuổi thọ khi hoạt động trong môi trường công nghiệp. Ngoài ra, dòng chịu tải 10A giúp relay đáp ứng tốt các ứng dụng điều khiển tải công suất lớn hơn so với dòng tiêu chuẩn.

2. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA RELAY TRUNG GIAN 8 CHÂN MT-RU2H-D12-LT MASTER
2.1. Cấu tạo

Relay trung gian MT-RU2H-D12-LT Master được thiết kế tối ưu với các thành phần chính sau:

- Cuộn dây đồng cách điện 12VDC giúp tạo từ trường ổn định khi relay hoạt động.

- Tiếp điểm AgSnO₂ cao cấp chống hồ quang, chống dính và tăng độ bền tiếp điểm.

- Đèn LED hiển thị trạng thái giúp người dùng quan sát hoạt động relay dễ dàng.

- Cờ cơ hiển thị trạng thái đóng/ngắt tiếp điểm trực quan, hỗ trợ kiểm tra nhanh.

- Lõi từ và cơ cấu cơ khí chính xác giúp relay đóng cắt nhanh, giảm rung và tăng độ ổn định.

- Nút test cho phép kiểm tra relay thủ công mà không cần cấp điện hệ thống.

- Vỏ nhựa kỹ thuật chống cháy giúp đảm bảo an toàn trong môi trường điện công nghiệp.

2.2. Nguyên lý hoạt động

Relay trung gian MT-RU2H-D12-LT Master hoạt động theo nguyên lý điện từ với các bước sau:

- Khi cấp nguồn 12VDC vào cuộn dây sẽ tạo từ trường trong relay.

- Từ trường hút lõi sắt làm thay đổi trạng thái hệ thống tiếp điểm.

- Các tiếp điểm NO đóng lại và NC mở ra để truyền tín hiệu điều khiển.

- Khi ngắt nguồn, lò xo hồi vị đưa tiếp điểm về trạng thái ban đầu.

- Quá trình đóng cắt diễn ra nhanh giúp tín hiệu truyền ổn định và chính xác.

3. ĐẶC ĐIỂM NỔI BẬT CỦA RELAY TRUNG GIAN 8 CHÂN MT-RU2H-D12-LT MASTER

- Relay sử dụng tiếp điểm AgSnO₂ giúp chống hồ quang, chống dính và tăng tuổi thọ trong môi trường công nghiệp.

- Cấu hình 2NO 2NC giúp điều khiển linh hoạt nhiều mạch điện trong hệ thống.

- Dòng chịu tải 10A giúp relay phù hợp với các ứng dụng điều khiển tải công suất lớn.

- Trang bị đèn LED và cờ cơ giúp quan sát trạng thái hoạt động trực quan, dễ kiểm tra.

- Có nút test giúp kiểm tra relay nhanh mà không cần cấp điện hệ thống.

- Khả năng chống nhiễu tốt giúp relay hoạt động ổn định trong môi trường công nghiệp.

- Dễ dàng lắp đặt và thay thế khi kết hợp với đế relay MT-SU2H.

4. ỨNG DỤNG CỦA RELAY TRUNG GIAN 8 CHÂN MT-RU2H-D12-LT MASTER

- Sử dụng trong tủ điện công nghiệp để điều khiển và truyền tín hiệu giữa các thiết bị điện.

- Ứng dụng trong hệ thống PLC, dây chuyền sản xuất và hệ thống tự động hóa.

- Điều khiển động cơ, bơm, quạt và các thiết bị công nghiệp khác.

- Ứng dụng trong hệ thống HVAC, chiếu sáng và điều khiển dân dụng.

- Sử dụng trong các máy móc công nghiệp để đảm bảo vận hành ổn định và an toàn.

Relay trung gian 8 chân MT-RU2H-D12-LT Master là thiết bị phù hợp cho các hệ thống điều khiển sử dụng nguồn 12VDC. Với dòng tải 10A, tiếp điểm AgSnO₂ bền bỉ và thiết kế tối ưu, sản phẩm giúp nâng cao độ ổn định, độ tin cậy và hiệu suất vận hành của hệ thống điện công nghiệp.
