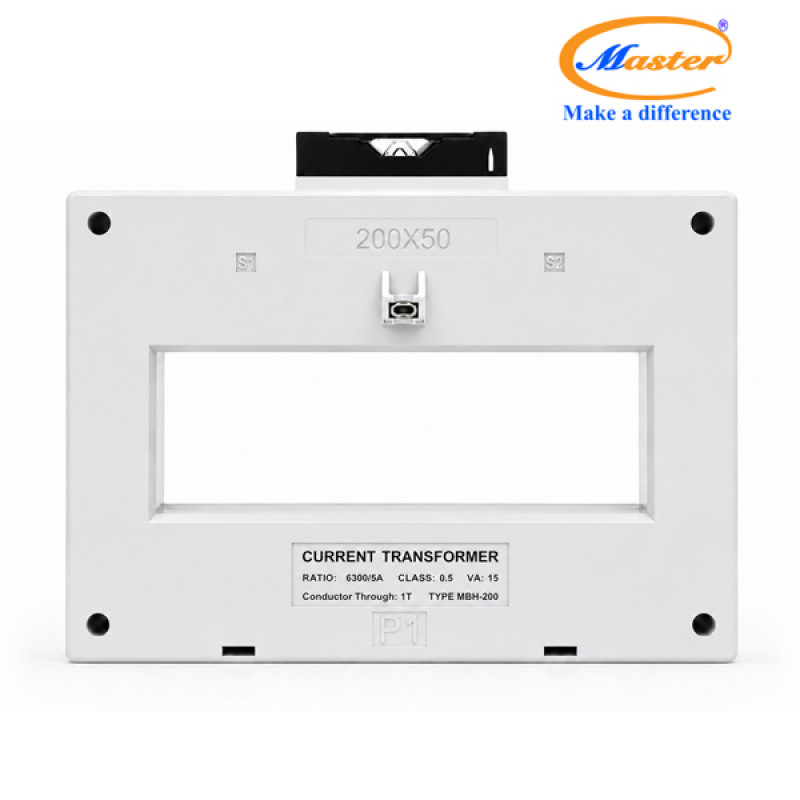

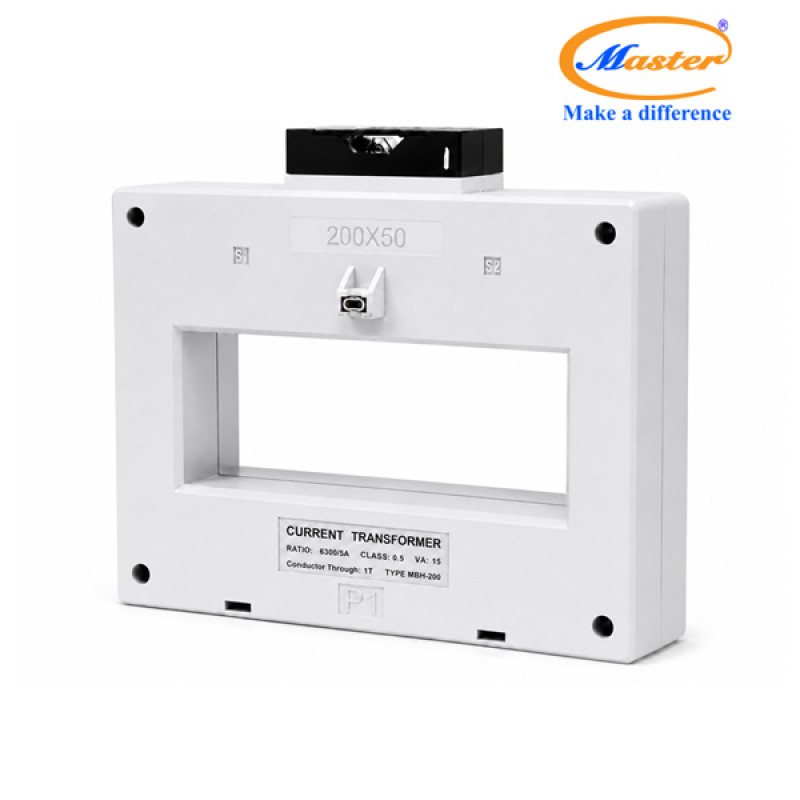

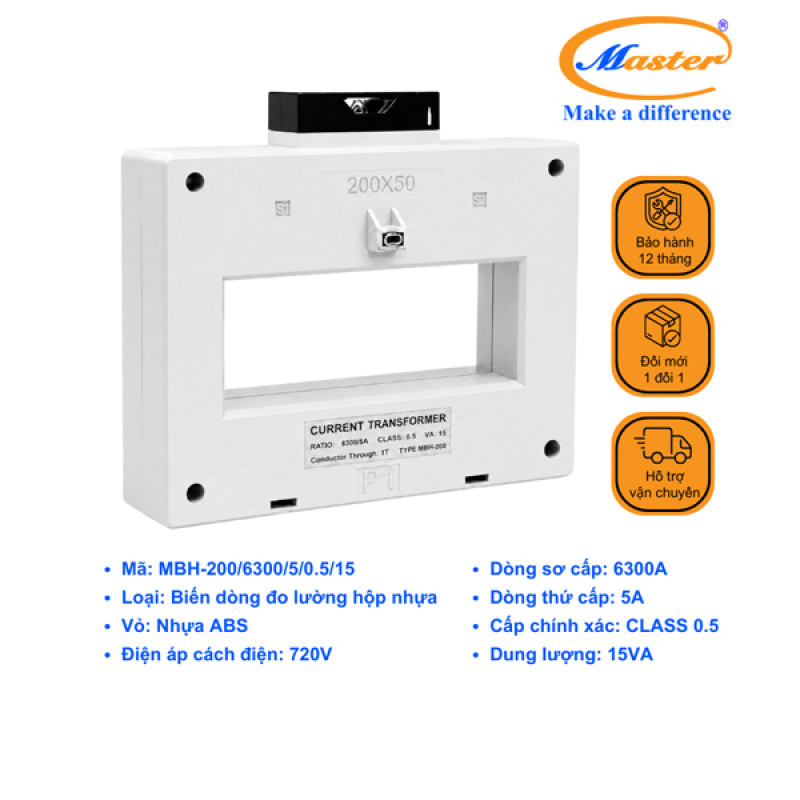

1. BIẾN DÒNG ĐO LƯỜNG HỘP NHỰA MBH-200 6300/5A CL0.5 15VA MASTER LÀ GÌ?

Biến dòng đo lường hộp nhựa MBH-200 6300/5A CL0.5 15VA Master là thiết bị dùng để chuyển đổi dòng điện sơ cấp 6300A về dòng điện thứ cấp tiêu chuẩn 5A nhằm phục vụ cho các thiết bị đo lường, giám sát và điều khiển trong hệ thống điện công nghiệp. Sản phẩm thuộc dòng biến dòng hộp nhựa MBH của MASTER, được thiết kế chắc chắn, độ chính xác cao và phù hợp cho các hệ thống điện tải rất lớn yêu cầu tín hiệu đo ổn định liên tục.

Biến dòng MBH-200 6300/5A CL0.5 15VA Master được sản xuất với cấp chính xác CL0.5, công suất tải 15VA, sử dụng lõi thép kỹ thuật có độ từ thẩm cao kết hợp cuộn dây đồng chất lượng tốt giúp tín hiệu đo ổn định, sai số thấp, giảm tổn hao và hạn chế bão hòa từ khi hoạt động liên tục; đồng thời thiết kế vỏ nhựa ABS cách điện cùng cửa sổ luồn dây 82x202mm giúp sản phẩm phù hợp cho các hệ thống tủ điện tổng MSB, tủ phân phối công suất lớn, hệ thống tụ bù và hệ thống giám sát điện công nghiệp tải nặng.

2. CẤU TẠO VÀ CHỨC NĂNG CỦA BIẾN DÒNG ĐO LƯỜNG HỘP NHỰA MBH-200 6300/5A CL0.5 15VA MASTER
2.1. Cấu tạo

Biến dòng đo lường MBH-200 6300/5A CL0.5 15VA Master được thiết kế chắc chắn với các bộ phận chính:

     - Vỏ nhựa ABS cách điện giúp tăng độ an toàn khi vận hành trong môi trường điện công nghiệp.

     - Lõi thép kỹ thuật có độ từ thẩm cao giúp tăng độ chính xác và hạn chế bão hòa từ.

     - Cuộn dây đồng chất lượng cao giúp tín hiệu đầu ra ổn định và giảm tổn hao điện năng.

     - Cửa sổ luồn dây kích thước 82x202mm phù hợp cho thanh cái đồng và cáp tải công suất rất lớn.

     - Thiết kế hộp nhựa cứng cáp giúp tăng độ bền cơ học và phù hợp môi trường công nghiệp tải nặng.

2.2. Chức Năng

Biến dòng MBH-200 6300/5A Master có chức năng chuyển đổi dòng điện sơ cấp 6300A thành dòng điện thứ cấp 5A để:

     - Cấp tín hiệu đo lường cho đồng hồ ampe và công tơ điện.

     - Giám sát dòng tải trong hệ thống tủ điện công nghiệp.

     - Hỗ trợ hệ thống quản lý và giám sát điện năng.

     - Cách ly an toàn giữa mạch đo lường và mạch động lực.

     - Giúp thiết bị đo hoạt động ổn định và chính xác hơn.

3. KHI NÀO NÊN SỬ DỤNG BIẾN DÒNG ĐO LƯỜNG HỘP NHỰA MBH-200 6300/5A CL0.5 15VA MASTER?

Biến dòng đo lường hộp nhựa MBH-200 6300/5A Master phù hợp cho các hệ thống điện công suất rất lớn yêu cầu độ chính xác đo lường cao:

     - Khi cần đo dòng điện tải đến 6300A trong các tủ điện tổng và hệ thống phân phối điện công suất lớn.

     - Khi hệ thống sử dụng đồng hồ ampe, đồng hồ đa năng hoặc công tơ điện cần tín hiệu 5A tiêu chuẩn.

     - Khi cần thiết bị đo dòng có cấp chính xác CL0.5 cho hệ thống giám sát điện năng công nghiệp.

     - Khi hệ thống sử dụng thanh cái đồng lớn hoặc cáp tải công suất cao cần biến dòng có cửa sổ luồn dây rộng.

     - Khi cần giám sát dòng điện cho nhà máy sản xuất lớn, trạm điện, hệ thống máy nén khí và dây chuyền tải nặng.

     - Khi hệ thống yêu cầu thiết bị đo dòng có độ ổn định cao để vận hành liên tục trong môi trường công nghiệp khắc nghiệt.

4. ƯU ĐIỂM CỦA BIẾN DÒNG ĐO LƯỜNG HỘP NHỰA MBH-200 6300/5A CL0.5 15VA MASTER

     - Cấp chính xác CL0.5 giúp tín hiệu đo có sai số thấp và phù hợp hệ thống đo lường yêu cầu độ chính xác cao.

     - Công suất tải 15VA đáp ứng tốt cho các thiết bị đo điện và hệ thống giám sát điện năng công nghiệp.

     - Thiết kế cửa sổ 82x202mm giúp dễ dàng luồn thanh cái đồng và cáp tải công suất rất lớn.

     - Lõi thép kỹ thuật chất lượng cao giúp giảm bão hòa từ và duy trì độ ổn định khi hoạt động liên tục.

     - Vỏ nhựa ABS cách điện tốt giúp tăng độ an toàn trong môi trường điện công nghiệp.

     - Khả năng chịu quá dòng tốt giúp hệ thống hoạt động ổn định hơn khi tải thay đổi.

     - Điện áp thử cao giúp tăng độ an toàn cách điện cho thiết bị và hệ thống.

     - Sản xuất theo tiêu chuẩn IEC giúp đảm bảo độ tin cậy và độ bền khi vận hành lâu dài.

5. ỨNG DỤNG CỦA BIẾN DÒNG ĐO LƯỜNG HỘP NHỰA MBH-200 6300/5A CL0.5 15VA MASTER

     - Sử dụng trong tủ điện tổng MSB để đo lường và giám sát dòng điện tải lớn của hệ thống.

     - Ứng dụng trong hệ thống phân phối điện nhà máy, trạm điện và hệ thống công nghiệp tải nặng.

     - Kết hợp với đồng hồ ampe, đồng hồ đa năng và bộ giám sát điện năng trong hệ thống điện công nghiệp.

     - Phù hợp cho nhà máy sản xuất lớn, trung tâm dữ liệu, tòa nhà cao tầng và hệ thống điện công suất lớn.

     - Sử dụng trong hệ thống điều khiển tự động hóa để truyền tín hiệu đo dòng về PLC hoặc bộ điều khiển.

     - Lắp đặt trong hệ thống tụ bù và hệ thống quản lý điện năng giúp tối ưu hiệu suất sử dụng điện.

Biến dòng đo lường hộp nhựa MBH-200 6300/5A CL0.5 15VA Master là giải pháp đo lường dòng điện phù hợp cho các hệ thống điện tải rất lớn yêu cầu độ chính xác cao và tín hiệu ổn định. Với thiết kế chắc chắn, lõi từ chất lượng cao, khả năng cách điện tốt và tiêu chuẩn kỹ thuật quốc tế, sản phẩm giúp nâng cao hiệu quả giám sát điện năng và đảm bảo hệ thống vận hành ổn định trong môi trường công nghiệp.


==> THAM KHẢO TÀI LIỆU KỸ THUẬT BIẾN DÒNG ĐO LƯỜNG HỘP NHỰA MASTER
